ClashMep Là Gì? Vì Sao Cần Xử Lý Xung Đột Trước Khi Thi Công?

Một đường ống gió đi xuyên qua dầm. Một tuyến ống nước đụng máng cáp. Hay đơn giản là miệng gió và đèn âm trần cùng được bố trí tại một vị trí.

Trên từng bản vẽ riêng lẻ, mọi thứ có thể đều hợp lý. Nhưng khi các hệ thống được đặt vào cùng một không gian thực tế, xung đột bắt đầu xuất hiện.

Trong ngành Cơ Điện – MEP, những tình huống này thường được gọi là Clash MEP.

Với những công trình có mật độ hệ thống kỹ thuật cao, đặc biệt là biệt thự, khách sạn, tòa nhà và các công trình cao cấp, phát hiện và xử lý xung đột trước khi thi công là một phần quan trọng của quá trình phối hợp kỹ thuật.

Clash MEP là gì?

Clash MEP có thể hiểu là sự xung đột giữa các hệ thống Cơ – Điện – Nước hoặc giữa hệ thống MEP với kết cấu, kiến trúc của công trình.

MEP bao gồm nhiều hệ thống cùng tồn tại trong một không gian:

• Điều hòa không khí và thông gió – HVAC.
• Cấp thoát nước.
• Hệ thống điện.
• Điện nhẹ – ELV.
• Phòng cháy chữa cháy – PCCC.
• Các hệ thống kỹ thuật khác tùy theo từng công trình.

Trong khi đó, tất cả các hệ thống này còn phải chia sẻ không gian với dầm, cột, sàn, trần, vách, hệ thống chiếu sáng và các chi tiết nội thất.

Vấn đề xuất hiện khi hai hoặc nhiều đối tượng chiếm cùng một không gian hoặc cách bố trí của chúng khiến việc thi công, vận hành hay bảo trì không thể thực hiện đúng yêu cầu.

Đó chính là một dạng xung đột cần được xử lý trong quá trình MEP Coordination.

Clash MEP không chỉ là hai đường ống đâm vào nhau

Khi nhắc đến Clash Detection, nhiều người thường hình dung hai đường ống giao nhau trên mô hình.

Nhưng trong thực tế, xung đột MEP rộng hơn thế.

Hard Clash – Xung đột vật lý

Đây là dạng dễ nhận biết nhất.

Hai đối tượng cùng chiếm một vị trí trong không gian.

Ví dụ:

• Ống gió ↔ Dầm kết cấu
• Ống nước ↔ Máng cáp
• Ống PCCC ↔ Ống gió
• Đường ống ↔ Trần hoặc vách kiến trúc

Nếu không được phát hiện từ trước, đội thi công có thể chỉ nhận ra vấn đề khi một hệ thống đã được lắp đặt.

Clearance Clash – Không đủ khoảng không kỹ thuật

Có những trường hợp thiết bị không thực sự chạm vào nhau nhưng khoảng cách còn lại không đủ để thi công hoặc bảo trì.

Ví dụ, một thiết bị được đặt quá sát trần hoặc sát hệ thống khác khiến kỹ thuật viên không có đủ không gian để mở nắp kiểm tra, tháo lọc, thao tác van hoặc tiếp cận thiết bị khi cần bảo dưỡng.

Trên bản vẽ, thiết bị vẫn “vừa”.

Nhưng ngoài thực tế lại rất khó vận hành và bảo trì.

Vì vậy, một bản vẽ phối hợp tốt không chỉ cần trả lời:

“Có lắp được không?”

Mà còn phải trả lời:

“Sau khi lắp xong có kiểm tra, vận hành và bảo trì được không?”

Vì sao Clash MEP thường xuất hiện?

Một công trình không chỉ có một bản vẽ.

Kiến trúc sư thiết kế kiến trúc.

Kỹ sư kết cấu triển khai kết cấu.

Kỹ sư HVAC thiết kế điều hòa – thông gió.

Kỹ sư điện triển khai hệ thống điện.

Kỹ sư cấp thoát nước bố trí đường ống.

Đơn vị PCCC lại có hệ thống riêng.

Nếu từng bộ môn chỉ tối ưu hệ thống của mình mà thiếu quá trình phối hợp tổng thể, các tuyến kỹ thuật hoàn toàn có thể cùng lựa chọn một khu vực để đi qua.

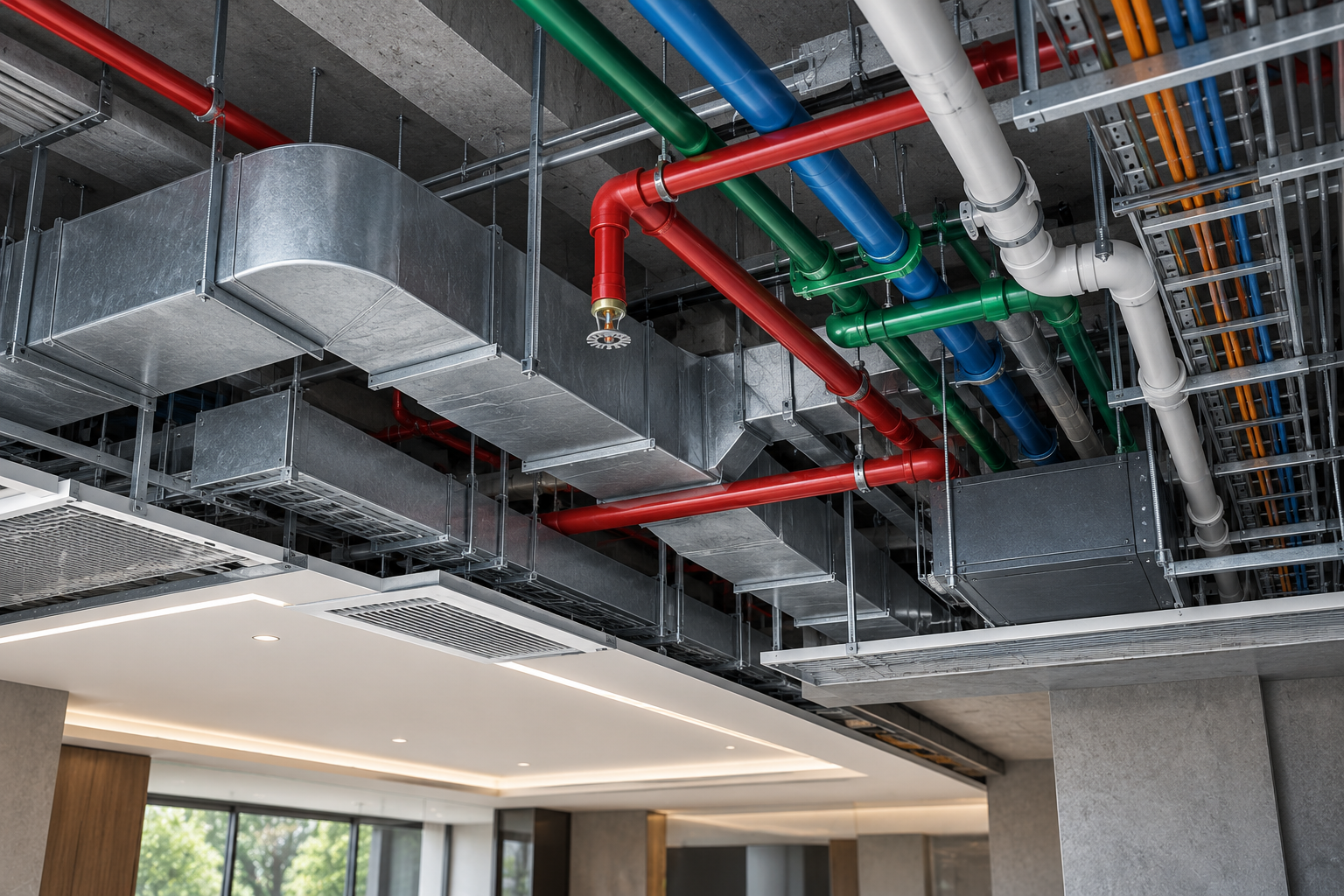

Đặc biệt, khu vực phía trên trần thường có mật độ MEP rất lớn.

Chỉ trong một khoảng không gian giới hạn có thể xuất hiện đồng thời:

ống gió, ống nước lạnh, ống nước ngưng, đường điện, máng cáp, đường ống PCCC, sprinkler và nhiều hệ thống khác.

Trong khi đó, phía dưới vẫn phải đảm bảo cao độ trần và thiết kế nội thất.

Đây chính là lý do MEP Coordination cần được thực hiện trước khi thi công.

Một xung đột nhỏ trên bản vẽ có thể gây ra điều gì ngoài công trường?

1. Phải tháo ra và thi công lại

Đây là hậu quả trực tiếp nhất.

Ví dụ, máng cáp đã được lắp đặt nhưng sau đó phát hiện vị trí đó cần dành cho một tuyến ống gió có kích thước lớn.

Một trong hai hệ thống buộc phải thay đổi.

Khi đó, phần đã thi công có thể phải tháo xuống, điều chỉnh tuyến và lắp đặt lại.

Một lỗi phối hợp trên bản vẽ vì vậy có thể biến thành công việc thực tế gồm nhân công, vật tư và thời gian xử lý.

2. Ảnh hưởng đến cao độ trần

Đây là vấn đề đặc biệt quan trọng với công trình cao cấp.

Khi quá nhiều hệ thống cùng đi qua một vị trí, giải pháp xử lý tại công trường đôi khi là hạ thấp một tuyến kỹ thuật.

Nhưng phía dưới lại là trần.

Nếu không còn đủ khoảng không, cao độ trần có thể bị ảnh hưởng.

Đối với biệt thự hoặc không gian nội thất cao cấp, chỉ cần xuất hiện một đoạn trần phải hạ cục bộ cũng có thể tác động đến:

• Tỷ lệ không gian.
• Hệ thống đèn.
• Khe hắt.
• Miệng gió.
• Tủ nội thất.
• Các đường nét kiến trúc.

Vì vậy, bài toán MEP phía sau trần có liên hệ trực tiếp với chất lượng không gian mà gia chủ nhìn thấy sau khi công trình hoàn thiện.

3. Ảnh hưởng đến tiến độ thi công

MEP là tập hợp nhiều bộ môn phụ thuộc lẫn nhau.

Một tuyến ống chưa được xử lý có thể khiến hệ thống khác phải chờ.

MEP chưa hoàn thiện có thể khiến đội trần chưa thể đóng trần.

Trần chưa hoàn thiện lại ảnh hưởng đến sơn, chiếu sáng và nội thất.

Vì vậy, một xung đột kỹ thuật không được phát hiện sớm có thể tạo ra hiệu ứng dây chuyền đối với tiến độ của nhiều hạng mục khác.

4. Phát sinh giải pháp né tại công trường

Khi xung đột chỉ được phát hiện trong lúc thi công, đội ngũ kỹ thuật thường có ít lựa chọn hơn so với giai đoạn thiết kế.

Một đường ống có thể phải vòng sang vị trí khác.

Ống gió có thể phải thay đổi tuyến hoặc tiết diện.

Máng cáp có thể phải điều chỉnh cao độ.

Nhưng bất kỳ thay đổi nào cũng cần được kiểm tra lại về kỹ thuật.

Ví dụ, với hệ thống ống gió, việc thay đổi tiết diện không nên thực hiện tùy ý bởi tiết diện, vận tốc gió, tổn thất áp suất và khả năng phân phối lưu lượng có liên quan đến nhau.

Tương tự, với hệ thống thoát nước, thay đổi tuyến cần tiếp tục đảm bảo độ dốc và điều kiện vận hành của đường ống.

“Đi được đường ống” chưa có nghĩa là hệ thống đã được xử lý đúng kỹ thuật.

5. Làm giảm khả năng bảo trì sau này

Một trong những xung đột dễ bị bỏ qua nhất không nằm ở giai đoạn thi công.

Nó xuất hiện vài năm sau khi công trình đi vào vận hành.

Ví dụ, thiết bị được lắp vừa vặn phía trên trần nhưng cửa thăm quá nhỏ.

Van bị che bởi một tuyến ống khác.

Bộ lọc của dàn lạnh không có đủ không gian tháo ra.

Một thiết bị cần bảo trì nhưng phía dưới lại là hệ tủ cố định.

Đây là lý do thiết kế MEP cần tính đến không gian tiếp cận và bảo trì, chứ không chỉ kiểm tra xem thiết bị có đặt vừa tại vị trí đó hay không.

BIM giúp phát hiện Clash MEP như thế nào?

Trước đây, quá trình phối hợp chủ yếu dựa trên việc chồng ghép các bản vẽ 2D.

Hiện nay, BIM – Building Information Modeling – cho phép các bộ môn được dựng và phối hợp trong môi trường mô hình 3D.

Khi mô hình kiến trúc, kết cấu và MEP được tổng hợp, đội ngũ kỹ thuật có thể kiểm tra các vị trí giao cắt trước khi triển khai ngoài công trường.

Phần mềm hỗ trợ Clash Detection có thể phát hiện những đối tượng giao nhau hoặc vi phạm khoảng cách kiểm tra đã thiết lập.

Tuy nhiên, phần mềm chỉ là công cụ.

Một danh sách có hàng loạt clash không đồng nghĩa tất cả đều là lỗi cần xử lý giống nhau.

Kỹ sư vẫn phải đánh giá:

• Clash nào thực sự ảnh hưởng đến thi công?
• Hệ thống nào cần được ưu tiên?
• Tuyến nào có khả năng điều chỉnh?
• Thay đổi có ảnh hưởng đến hiệu suất hệ thống không?
• Có đảm bảo cao độ trần không?
• Có đủ không gian bảo trì không?

Vì vậy, giá trị thực sự không chỉ nằm ở việc “phát hiện clash”, mà nằm ở khả năng đưa ra phương án phối hợp kỹ thuật phù hợp.

Thứ tự ưu tiên khi phối hợp MEP quan trọng như thế nào?

Không phải mọi hệ thống đều có khả năng thay đổi tuyến giống nhau.

Ví dụ, một ống gió kích thước lớn thường khó thay đổi hơn một tuyến ống nhỏ. Đường ống thoát nước còn bị ràng buộc bởi yêu cầu về độ dốc. Hệ thống cũng phải tránh xung đột với kết cấu chịu lực của công trình.

Vì vậy, MEP Coordination cần xem xét đồng thời kích thước, đặc tính kỹ thuật, không gian thi công, khả năng điều chỉnh và yêu cầu vận hành của từng hệ thống.

Không nên hiểu đơn giản rằng:

“Hệ thống nào gặp nhau thì cho một hệ thống đi vòng.”

Mỗi thay đổi cần được đánh giá trong bối cảnh tổng thể.

Với biệt thự cao cấp, MEP Coordination càng quan trọng

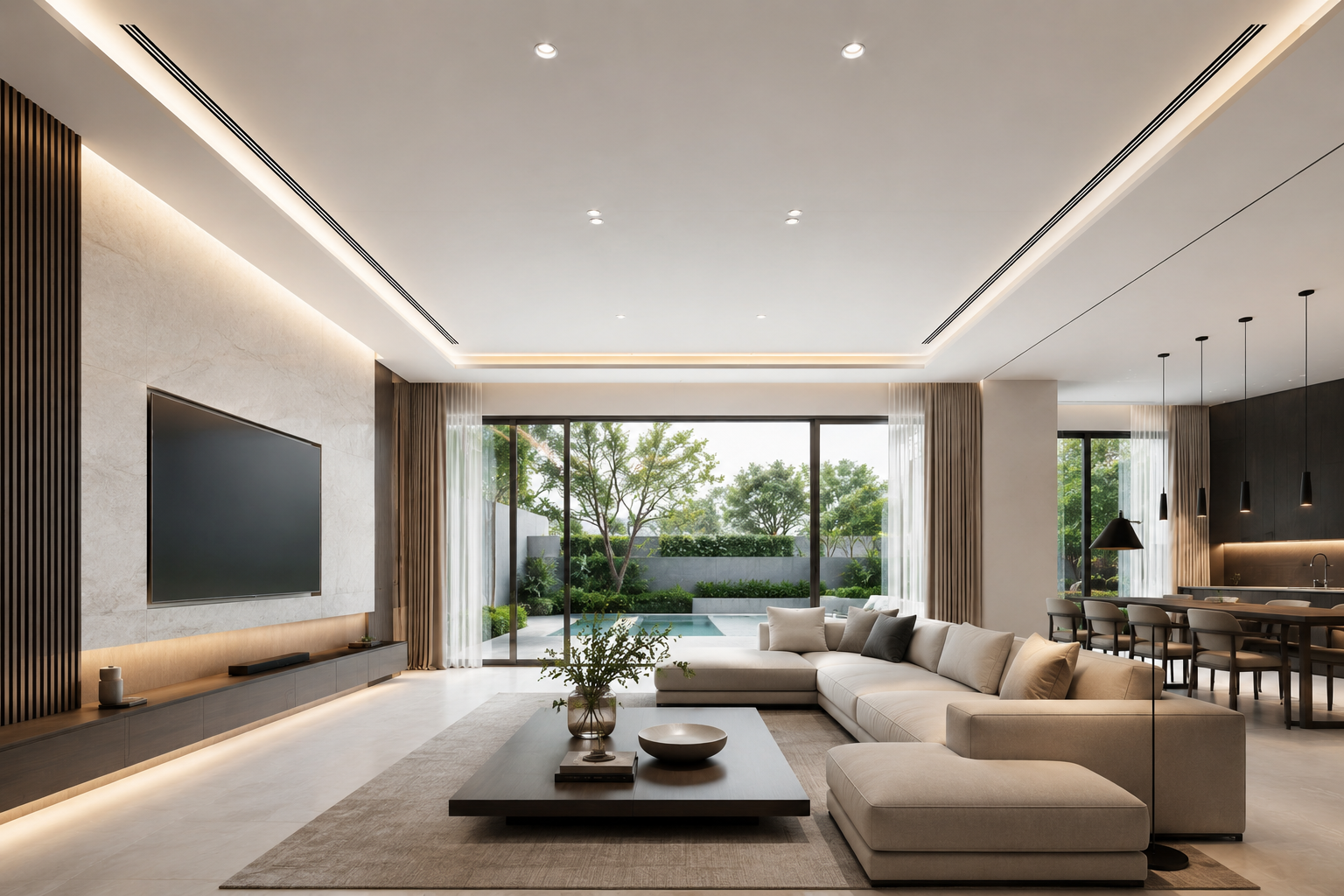

Biệt thự cao cấp có thể không có quy mô lớn như một tòa nhà thương mại, nhưng mật độ kỹ thuật trên một diện tích nhất định có thể rất cao.

Phía trên một hệ trần có thể đồng thời tồn tại:

• Điều hòa VRV/VRF.
• Hệ thống khí tươi.
• Hút ẩm.
• Thông gió.
• Cấp thoát nước.
• Điện.
• Smart Home.
• PCCC.
• Hệ thống chiếu sáng và các chi tiết nội thất.

Trong khi đó, yêu cầu thẩm mỹ lại rất cao. Gia chủ muốn trần cao, kiến trúc sư muốn đường nét sạch, hay Nnội thất muốn hạn chế cửa thăm và thiết bị lộ ra ngoài. Còn hệ thống MEP vẫn phải đảm bảo vận hành và bảo trì.

Đây chính là lúc năng lực phối hợp giữa MEP – kiến trúc – kết cấu – nội thất trở thành yếu tố quan trọng.

Phát hiện xung đột trên mô hình luôn tốt hơn xử lý ngoài công trường

Một clash được phát hiện trong giai đoạn phối hợp có thể được xử lý bằng việc điều chỉnh mô hình và thống nhất phương án giữa các bộ môn.

Nếu cùng vấn đề đó chỉ được phát hiện khi vật tư đã được đưa tới công trường và hệ thống đã bắt đầu lắp đặt, việc xử lý trở nên phức tạp hơn rất nhiều.

Do đó, Clash Detection không đơn thuần là một bước kiểm tra bản vẽ.

Đó là một phần của quá trình giảm rủi ro trước khi thi công.

CTH Việt Nam – Phối hợp kỹ thuật từ trước khi hệ thống được lắp đặt

Đối với một công trình cao cấp, chất lượng hệ thống MEP không bắt đầu từ lúc kỹ thuật viên đưa đường ống lên trần.

Nó bắt đầu từ trước đó.

Từ quá trình rà soát bản vẽ, phối hợp giữa các bộ môn, kiểm tra không gian kỹ thuật đến xử lý những xung đột có thể xảy ra trước khi triển khai thực tế.

Trong quá trình thi công, đội ngũ CTH Việt Nam chú trọng việc phối hợp giữa các hệ thống Cơ Điện (MEP), kiến trúc, kết cấu và các hạng mục liên quan nhằm đảm bảo hệ thống được triển khai hợp lý, thuận lợi cho vận hành và bảo trì sau này.

Bởi phía sau một hệ trần hoàn thiện đẹp mắt là rất nhiều hệ thống kỹ thuật cùng tồn tại.

Càng xử lý tốt những xung đột trước khi thi công, công trường càng hạn chế phải giải quyết chúng bằng những phương án bị động về sau.
